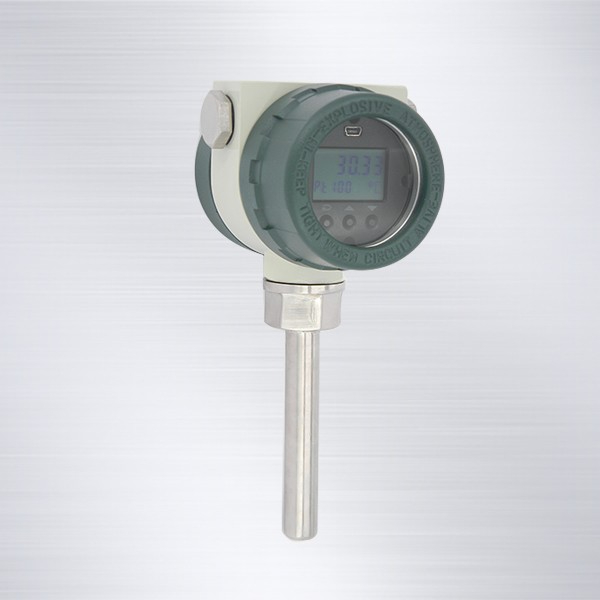

热电偶一体化温度变送器

产品分类：热电偶

热电偶一体化温度变送器型号：SBWR系列

热电偶支数：单支或双支

分度号：N、K、E、J、T、S、R、B

输出信号：4～20mA d.c.

输入/输出关系：隔离或非隔离

测量温度范围：自定

负载电阻：250～350Ω

供电电源：24V d.c.

环境温度：-20～60℃

在线咨询

全国热线

023-68288698

产品特点

01 量程可调，且量程调整与零点调整互不影响
02 工作环境温度范围宽：－40～＋60℃
03 输出与被测温度成线性关系
04 附有特殊的散热机构，有效的控制热传导作用
05 内带漂移自校正系统，在整个工作温度范围内保证测量精度
06 具有高精度变阻式冷端补偿电路，全温度范围内补偿精度0.5℃
07 采用专用环氧树脂封装，耐腐蚀、抗震性好，可靠性高
08 抗干扰设计，保证变送器在受到各种干扰下能够安全可靠工作，适宜于现代电磁污染严重的环境

产品优势

热电偶一体化温度变送器是现场安装式仪表，现场环境条件恶劣，特别是被测介质温度常常达到数百甚至上千摄氏度，因热传导和热辐射，现场温度很高，所以温度变送器常工作在比室温高的多的恶劣环境中，并且要求性能稳定可靠。

SBWR系列温度变送器就是针对这种情况设计的。为保证稳定可靠，变送器内部有温度漂移自校正系统，与工艺相结合，保证电路能在－40～+60℃的宽范围环境中稳定可靠的工作。对于热电偶温度变送器，内含高精度的冷端补偿器，在全温度范围内补偿精度为±0.5℃（S、R型热电偶为±0.8℃）。

技术指标

输入	各种标准分度号的热电偶（K、N、E、J、T、S、R、B等）或直流毫伏信号
输出信号	4～20mADC与被测温度成线性关系，二线制传输
测量范围	－20～1800℃（根据所选的热电偶分度号）
精度（包括线性、迟滞、重复性）	0.1%，0.2%，0.5%
电源	24VDC
工作环境温度	－20～＋60℃
断偶报警	输出信号＞24mADC，上限报警
功耗	＜1W
对于电源／输入／输出隔离型四线温度变送器	① 输出：4～20mADC、０～10mA、０～20mA、１～５V、0～５V、0～10V ② 输出负载电阻: 电压输出型≥5KΩ，电流输出型≤500Ω ③ 隔离电压: 1000VDC，输入、输出、电源三方隔离 ④ 电源电压: 24VDC，电源电流：＜80mA

重庆欧德仪表生产的SBWR系列热电偶一体化温度变送器采用二线制传送方式（电源与信号输出为一对公用导线），输出与被测温度成线性的4～20mA 电流信号，可测量工业生产过程中－20～1800℃范围内的各种介质的温度。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元，可与数字显仪表、记录仪表、调节器、PLC、DCS系统配套使用，组成各种温度测量控制系统，广泛应用于石油、化工、电力、冶金、航空、船舶、轻工、环保等工业和科研领域。
