热电阻补偿线

产品分类：补偿导线

热电阻补偿线匹配的热电阻：Pt100、Pt1000、Cu50

热电阻补偿型类型：两线制、三线制、四线制

补偿线对数：单对式或多对式

允差等级：精密级或普通级

引线耐温：0～200℃

屏蔽：带屏蔽或不带屏蔽

补偿线线芯：多股软线芯、单股硬线芯

引线线芯尺寸：直径或截面积

绝缘电阻≥100MΩ

在线咨询

全国热线

023-68288698

产品介绍

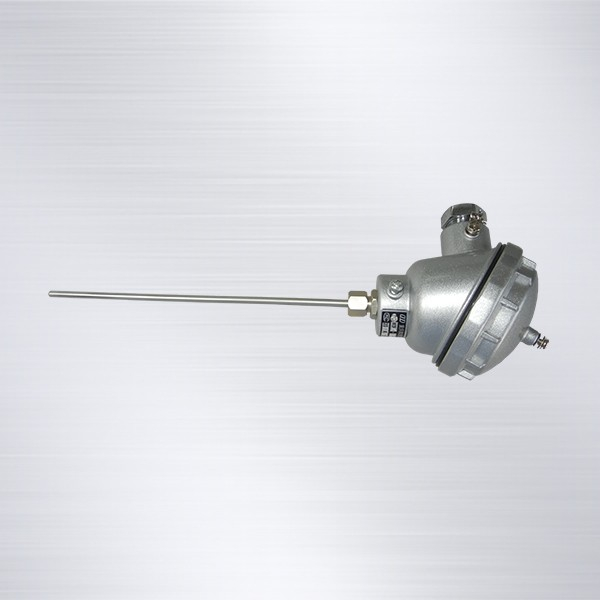

热电阻是把温度变化转换为电阻值然后通过热电阻引线俗称热电阻补偿线传导到数字显示仪表、数字调节仪表或记录仪、PLC等仪表。工业用热电阻安装现场与数字显示仪表、数字调节仪表或记录仪、PLC等仪表控制室之间存在一定的距离，因此热电阻引线好坏对测量结果会有较大的影响，这里就要测试和计算热电阻引线电阻值；

热电阻引线制式

01 二线制在热电阻元件两端各连接一根导线来引出电阻信号的方式称二线制：这种接线方法简单，但由于连接导线存在引线电阻，而导线的电阻值大小与导线的材质和长度有关，因此这种接线方式要求导线的电阻值要极小，不会叠加到热电阻元件的电阻信号，才能满足测量精度要求。
02 三线制在热电阻元件的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式必须与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中使用最广的接线方式，当然对导线的电阻值还是要计算检测后才能使用。
03 四线制在Pt100热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流，电阻信号转换成电压信号，再通过另两根引线把电压引至数字显示仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测，四线制对导线的电阻值要求比三线制低。

热电阻采用三线制接法是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。工业上一般都采用三线制接法。
